Pourquoi utiliser une sphère intégrante pour calibrer des capteurs optiques ?
Par Pierre Claudel, Juin 2025
Pourquoi parler de lumière uniforme ?
Dans le monde de la vision industrielle, de l’imagerie scientifique, de la défense ou de la métrologie optique, la qualité des capteurs ne suffit pas à garantir des résultats fiables. Pour obtenir des mesures reproductibles, la calibration est indispensable. Pour qu’une calibration soit valable, elle doit s’appuyer sur une lumière de référence parfaitement homogène.
C’est ici qu’interviennent les sources lumineuses uniformes, et en particulier les systèmes avec sphères intégrantes de Labsphere. Leur rôle : fournir une lumière à la fois spatialement et angulairement uniforme, pour garantir une calibration cohérente sur l’ensemble du capteur.
Pourquoi l’uniformité lumineuse est-elle si critique ?
Prenons une caméra et regardons la de plus près.
À l’échelle microscopique, un capteur de caméra est composé de millions de pixels. Chaque pixel est un élément sensible à la lumière qui transforme l’information lumineuse reçue en un signal électrique .
Imaginez maintenant plusieurs millions de pixels de quelques dizaines de micromètres côte à côte.
Dans un monde parfait, la sensibilité des pixels est identique, rendant l’image directement exploitable.
Dans le monde réel, chaque pixel possède une réponse propre, créant une mosaïque de niveaux d’énergie inexploitables pour l’utilisateur de la caméra. Une image totalement blanche devient alors un ensemble hétérogène de niveaux lumineux.
Ce manque d’uniformité empêche bon nombre d’industriels, fabricants de capteurs ou intégrateurs, d’exploiter efficacement les images et d’effectuer les traitements prévus pour ces caméras. En effet, la réponse globale du capteur n’étant pas homogène ni identique d’une caméra à l’autre, il devient impossible de garantir la répétabilité d’un processus industriel .
La solution est de fournir une lumière entièrement uniforme comme base de calibration, permettant ainsi de régler les niveaux d’énergie des pixels les uns par rapport aux autres. Les solutions les plus fiables pour réaliser cela sont les sources uniformes à base de sphères intégrantes.
Comment fonctionne une source uniforme ?

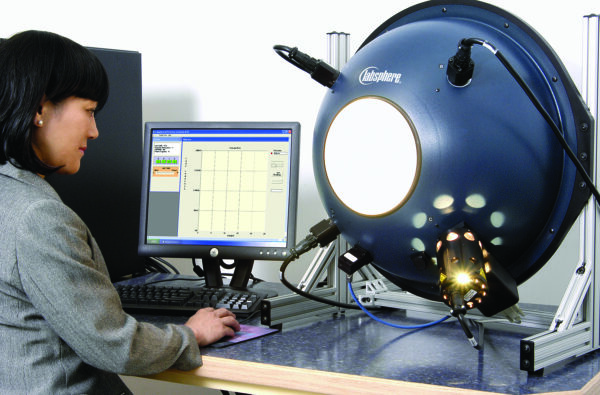

Une source uniforme, comme HELIOS Plus, repose sur une sphère intégrante.

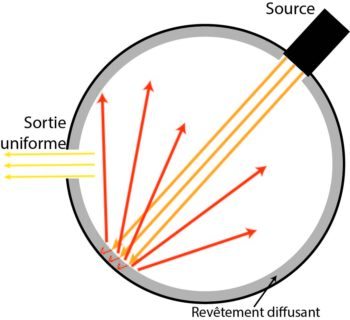

Il s’agit d’un dispositif sphérique creux dont les parois internes sont recouvertes d’un matériau hautement diffusant et réfléchissant, comme le Spectraflect® ou le Spectralon®. Lorsqu’une source lumineuse (LED, halogène, laser, etc.) est injectée dans la sphère via une fibre optique ou un port d’entrée, la lumière se réfléchit des centaines de fois sur les parois internes.
Ces réflexions multiples provoquent un mélange optique complet qui élimine les variations directionnelles ou spatiales. La lumière perd son orientation initiale et se répartit de manière isotrope à l’intérieur du volume. Lorsque la lumière sort par un port de sortie, elle présente une distribution homogène, tant en intensité qu’en angle. Cette uniformité permet d’éclairer un capteur ou un système optique avec une précision reproductible et traçable.
Chez Labsphere, les sphères HELIOS Plus atteignent une uniformité de 99 %, avec une tolérance inférieure à 1 %. De plus, elles offrent une luminance traçable, stable et contrôlable sur une large gamme dynamique.
Zoom sur HELIOS Plus : une solution de référence
Les sources HELIOS Plus sont conçues pour s’adapter à de nombreuses configurations de test. Elles intègrent :
Des sources de lumière halogène, LED ou laser, selon l’application,
Des atténuateurs variables pour simuler différents niveaux de luminance (jusqu’à la vision nocturne),
Un logiciel intuitif (HELIOSense) pour piloter les tests et automatiser les séquences,
Des sorties calibrées permettant de transférer des valeurs absolues de luminance ou de radiance spectrale.
Des applications variées et exigeantes
Les sources HELIOS Plus sont utilisées dans des secteurs où la rigueur ne laisse pas de place au compromis :
Calibration de caméras industrielles ou scientifiques,
Test de capteurs hyperspectraux et multispectraux,
Études pour l’imagerie spatiale ou aéroportée,
Vérification de dispositifs de vision nocturne ou infrarouge.
Intégrer une source HELIOS Plus dans votre laboratoire
Installer une source HELIOS Plus dans un banc de test, c’est assurer une base lumineuse fiable et traçable. En fixant les conditions d’éclairement, vous éliminez une incertitude majeure dans vos étalonnages. La longue expérience de Labsphere concernant les sources uniformes permet de répondre à quasiment toutes les demandes soit par une source standard soit une source customisée adaptée précisément au besoin.
Maîtriser la lumière, c’est maîtriser la mesure
La lumière uniforme n’est pas un détail. C’est la condition indispensable à toute calibration sérieuse. Avec Pro-lite, vous bénéficiez d’une solution complète, éprouvée, et conçue pour répondre aux standards les plus exigeants.
📩 Vous souhaitez tester une source uniforme dans votre environnement ? Nous proposons des démonstrations personnalisées et des essais sur site. Contactez nos équipes pour échanger sur vos besoins.
