Calibration sur site des sources lumineuses uniformes

Lorsque votre source uniforme est trop volumineuse, intégrée ou critique pour être expédiée, Pro-Lite met à votre disposition l’expertise de calibration certifiée de Labsphere directement sur votre site. Ce service sur site permet de réduire les temps d’arrêt, d’éviter les risques liés au transport et de garantir la précision radiométrique nécessaire aux mesures optiques exigeantes.

Les ingénieurs Labsphere appliquent sur place les mêmes procédures rigoureuses, traçables au NIST, que celles utilisées en usine, en s’appuyant sur des étalons de transfert spécialisés et des méthodes de mesure validées.

Ce que comprend notre service sur site

Les ingénieurs réalisent une évaluation et une calibration complètes de votre système :

• Évaluation professionnelle du système
  Inspection des revêtements de sphère, lampes, baffles et composants internes pouvant influencer l’uniformité de la radiance
• Remplacement de lampe et vérification des performances
  Si nécessaire, remplacement des lampes avec mesures avant/après pour valider la stabilité
• Vérification de l’alimentation (optionnel)
  Calibration et contrôle de l’alimentation pour garantir des conditions de fonctionnement conformes
• Calibration radiométrique traçable
  Mesures réalisées selon des procédures strictes avec incertitudes documentées

Principe de la calibration sur site (vue simplifiée)

Pour garantir une traçabilité équivalente à une calibration en usine, la méthode repose sur une cible diffuse en Spectralon® éclairée par une lampe étalon FEL tungstène-halogène calibrée.

La radiance de référence est définie par :

L = (E × ρ)/π​

Avec :

• L : radiance spectrale de la cible
• E : irradiance spectrale de la source FEL
• ρ : facteur de réflectance du Spectralon

Cette référence est utilisée pour calibrer le spectroradiomètre terrain. Les étapes clés incluent :

• Mesure de la radiance via un spectroradiomètre UV-VIS-NIR
• Acquisition du spectre complet avec un détecteur à champ de vue fixe
• Utilisation de filtres coupe-ordre pour limiter la lumière parasite
• Application de corrections (vieillissement lampe, géométrie, environnement…)

Une analyse d’incertitude complète est réalisée selon les recommandations du GUM, prenant en compte :

• Le comportement des étalons de transfert
• Les propriétés du Spectralon
• La stabilité de la lampe FEL
• La géométrie de mesure
• Les conditions ambiantes
• Le rapport signal/bruit des instruments

Quand privilégier une calibration sur site ?

Ce service est particulièrement adapté si :

• Votre système est trop volumineux ou intégré pour être déplacé
• Vous devez limiter les interruptions d’activité
• Les niveaux de radiance sont compatibles avec une calibration terrain (validation préalable par Pro-Lite et Labsphere)

Un kit de validation optique peut être déployé sur site afin de garantir les conditions de mesure optimales.

Organisation de l’intervention

1. Contactez Pro-Lite avec les informations de votre système (modèle, âge, conditions d’utilisation)
2. Pro-Lite organise l’intervention avec les ingénieurs Labsphere
3. La calibration est réalisée sur votre site avec documentation complète et rapport d’incertitude
4. Vous recevez un certificat de calibration traçable au NIST, conforme aux exigences d’audit

Calibration en usine des sources lumineuses uniformes (petits systèmes)

Pour les sources lumineuses uniformes de petite taille pouvant être transportées en toute sécurité, Pro-Lite propose un service complet de gestion afin de garantir une calibration en laboratoire avec le plus haut niveau de précision chez Labsphere.

Nous prenons en charge l’ensemble de la logistique d’expédition, y compris les formalités d’import/export, afin d’assurer un transport sécurisé et une prise en charge optimale de votre équipement. Une fois reçu, Labsphere réalise une calibration complète en laboratoire, dans des conditions contrôlées identiques à celles utilisées pour les tests de production.

Ce que comprend la calibration en usine

Lorsque votre système est traité en laboratoire, il bénéficie d’une gamme complète de calibrations avancées :

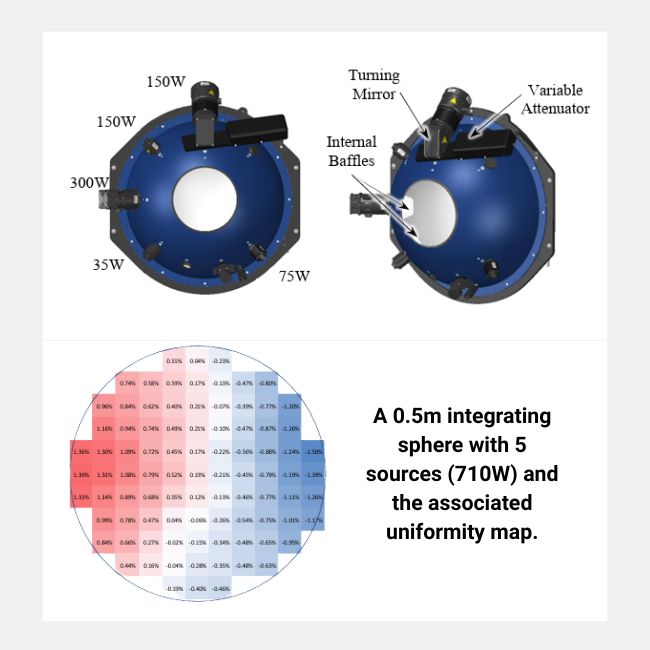

• Mesure d’uniformité spatiale
  Vérification de l’homogénéité de la sortie sur toute la surface émissive pour garantir la cohérence des mesures
• Évaluation de l’uniformité angulaire
  Caractérisation de la radiance selon différents angles d’observation afin de minimiser les incertitudes
• Calibration radiométrique et spectrale traçable
  Réalisée dans des conditions strictement contrôlées avec des instruments de référence certifiés et traçables au NIST

Ces calibrations garantissent que votre source uniforme fonctionne exactement selon ses spécifications. Pour approfondir les notions d’uniformité, Labsphere propose notamment le livre blanc “Perfectly Understood Non-Uniformity”.

Déroulement du processus

1. Prise de contact
   Vous communiquez à Pro-Lite les informations de votre système
2. Préparation et expédition
   Vous envoyez l’équipement à Pro-Lite, qui le contrôle et prépare son transport international
3. Gestion logistique complète
   Pro-Lite gère les formalités d’exportation et organise l’expédition sécurisée vers Labsphere
4. Calibration en laboratoire
   Votre système bénéficie d’une calibration complète en conditions maîtrisées
5. Retour et documentation
   Pro-Lite gère l’importation retour et vous renvoie votre équipement avec :

• • Un certificat de calibration traçable au NIST
  • Une documentation complète incluant les performances et incertitudes
